预制桩复合地基(PPRC)PK灌注桩复合地基(CFG)

发表日期:2020-08-19 09:41:57 浏览次数:

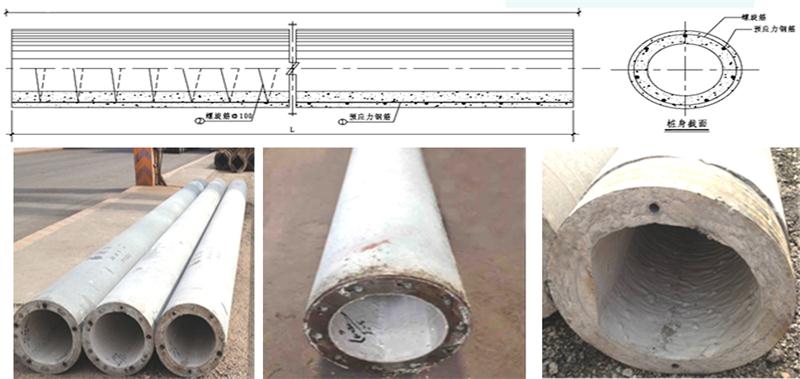

  一、产品概述

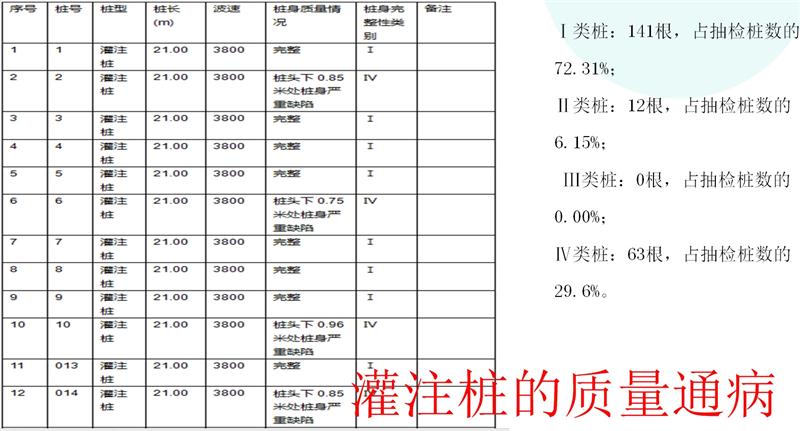

  为了拓宽设计复合地基的基础处理和预制混凝土构件的结合优化及其应用,更好地贯彻国家技术经济政策,做到安全适用、质量确保、技术先进、经济合理、绿色环保。在目前CFG桩产品单一,容易产生缩颈、夹泥等突出质量问题受到局限的基础上,经过研发试验对预制劲性体PPRC作为刚性复合地基设计的增强体,很好地拓宽并解决了建筑基础设计和基础处理的新领域。



  二、源自规范的依据



  1、 依据《复合地基技术规范》 GB/T 50783 --  2012 第14章节的规定:



  14.1.2  刚性桩复合地基中的桩体可采用钢筋混凝土桩、素混凝土桩、预应力管桩、    大直径    薄壁筒桩、水泥粉煤灰碎石桩(CFG)、二灰混凝土桩和钢管桩等刚性桩。钢筋混凝土桩和素混凝土桩应包括现浇、预制,实体、空心,以及异型桩等。



  2、依据《建筑地基处理技术规范》JGJ 79-2012  第7章节的规定:



  7.7.2.2 桩径:长螺旋钻中心压灌、干成孔和振动沉管成桩宜为350mm~600mm;泥浆护壁钻孔         成桩宜为600mm ~800mm;钢筋混凝土预制桩宜为300mm~600mm。



  3、依据 《预应力管桩技术标准》JGJ/T 406-2017 第6章节的规定:



  6.1.1  当采用管桩作为复合地基竖向增强体时,应根据地质条件,工程特点与地基处理要求,结合工程当地技术水平与地方经验,可单独使用形成刚性桩复合地基,也可与碎石桩、水泥土桩、灰土挤密桩和土挤密桩、现场灌注的混凝土桩等组合使用,形成多桩型复合地基。


       4、计算参数取值



  fspk=λm*Ra/Ap+β(1-m)*fsk                 《 建筑地基处理技术规范》(7.1.5-2)



  Ra  =   up∑qsi li   +  αqp Ap                      《 建筑地基处理技术规范》(7.1.5-3)



  《复合地基技术规范》 第14.2.5条中指出,单桩承载力发挥系数λ和桩间土承载力发挥系数β,宜结合具体工程地区经验进行取值,无地区经验时,λ可取1.00,β可取0.65-0.90。



  《 建筑地基处理技术规范》第7.7.2.6条中指出,λ和β应按地区经验取值,无经验时λ可取0.8-0.9;β可取0.9-1.0;处理后的桩间土承载力特征值fsk,对挤土成桩工艺,一般黏性土可取天然地基承载力特征值;松散砂土、粉土可取天然地基承载力特征值的1.2-1.5倍;按式(7.1.5-3)估算单桩承载力时,桩端端阻力发挥系数α可取1.0。条文说明中指出,单桩承载力发挥系数和桩间土承载力发挥系数的取值范围在0.8-1.0之间,单桩承载力发挥系数取高值时桩间土承载力发挥系数取低值,反之亦然。



  综上所述,我们计算时黏性土λ取0.9,β取1.0;松散沙土λ取1.0,β取0.9,α取1.0。

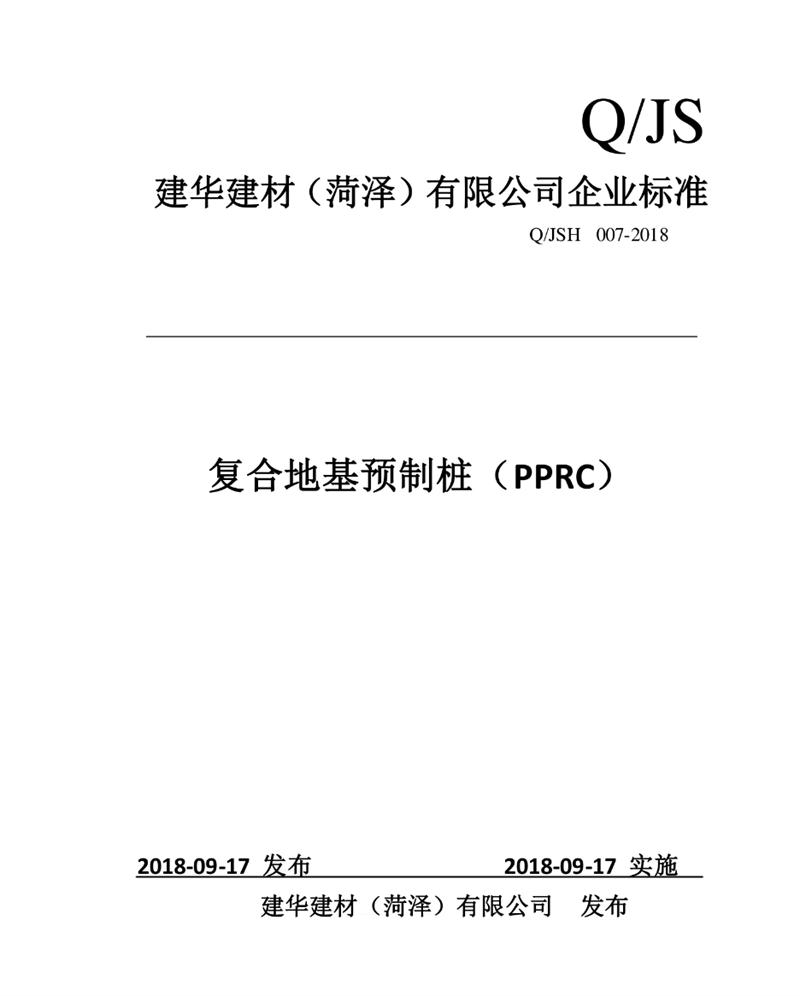

  三、企业标准






  四、产品特点(与CFG相比)



  ①自动化工艺生产,规格齐全,质量可控;



  ②桩身混凝土强度高,有一定的抗裂、抗水平力性能;



  ③单桩承载力高,更适合用作桩复合地基;



  ④从生产、运输、施工和验收,时间紧凑,节省工期;



  ⑤施工现场文明整洁,便于施工,便于管理;



  ⑥按单平方承载力计算,造价更低,经济合理,绿色环保。

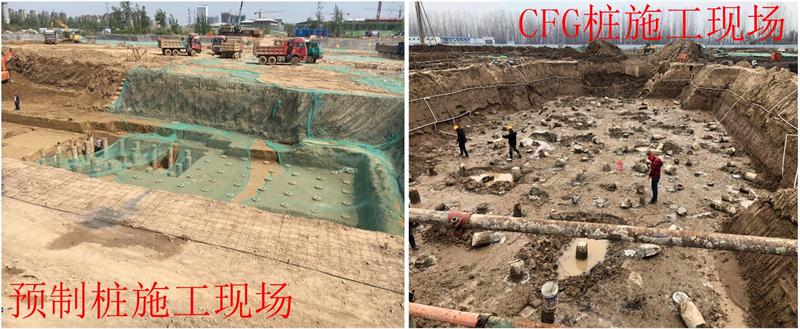

  五、施工效果





预制桩复合地基(PPRC)PK灌注桩复合地基(CFG)(图3)

预制桩复合地基(PPRC)PK灌注桩复合地基(CFG)(图4)




  咨询热线:曹经理 13639412513
